數控零件加工中自動換刀的控製要求

與我們的红桃影视精密數控零件加工中心一樣，自動換刀設備也普遍可用。小編今天想說的是如何控製自動換刀？控製自動換刀的要求是什麽？

龍井汽車配件加工定製

1.刀庫控製

刀庫可以是容量為20位的圓盤刀庫。主軸與刀庫之間的換刀采用數控零件加工中無機械手的方式，就近找刀，直接就地換刀；也可以使用鏈條刀具庫。刀具庫的容量為40把刀具。操縱器可用於隨意查找和更換刀具。刀庫圓盤由電機通過齒輪減速驅動，具有前進、後退和停止控製。為了快速停止刀庫圓盤，在電機的輸出軸上添加了功率損失摩擦製動器。當發送停止信號時，製動器的電磁鐵斷電，從而停止刀庫的旋轉。刀庫圓盤旋轉的分度和定位由馬爾可夫機構、零位開關和計數開關實現。

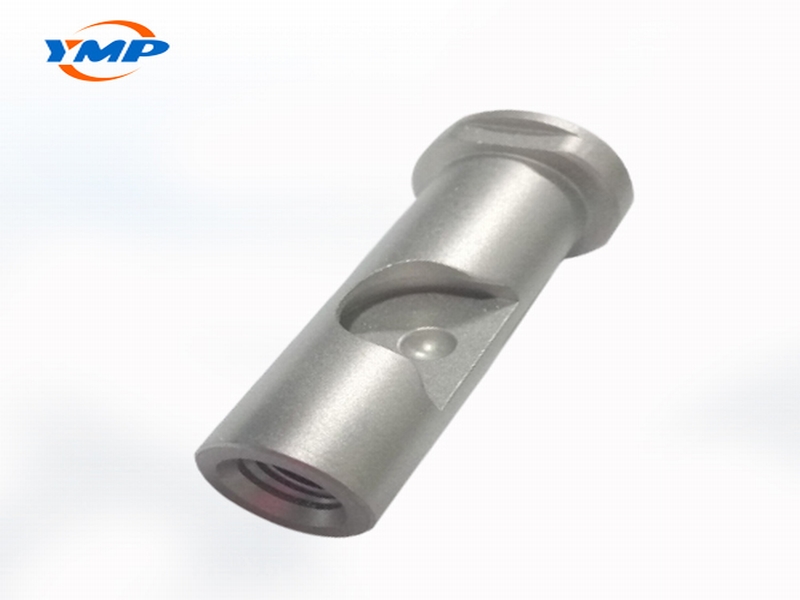

朝陽汽車鋁合金加工定製

在數控零件加工中，自動換刀刀刀庫每次轉到刀具位置時，計數開關都會動作一次。當刀庫轉到零位時，零位開關也起作用。當刀庫轉到指定的刀具位置時，計數開關或零位開關動作。此時，電機立即停止，製動器失去製動動力，因此刀具庫盤停止，並依靠馬爾可夫機構精確定位在換刀位置。刀庫停止後，計數開關或者零位開關斷開，此時都會出現報警提示。

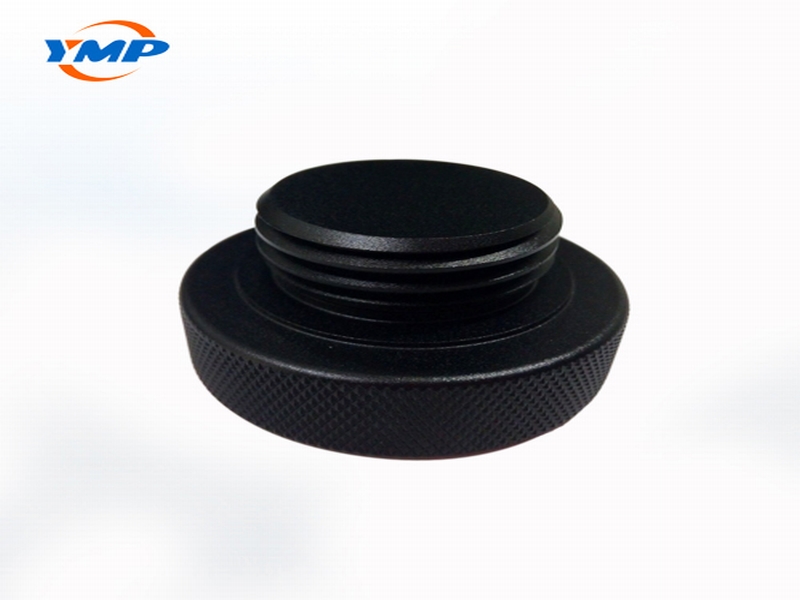

寶華鋁零件加工訂製

2.氣動控製

刀庫防護門開關和主軸錐孔吹氣采用氣動控製，氣源氣體經處理後供給氣缸，由氣缸驅動刀庫保護門開關，由兩位四通雙電控換向閥完成控製。換向閥的特點是換向閥的兩個位置分別由兩個電磁鐵控製，隻有給電磁鐵一個短的電信號（電信號持續時間為2S）才能完成換向。在另一個電磁鐵發出短電信號之前，換向閥不會切換到另一個位置，主軸錐孔的空氣吹掃用於清潔主軸錐孔。吹氣連接由兩位三通電控截止閥實現，當刀開始鬆動時，給電磁鐵通電，並開始在錐形孔中吹氣。直到刀具鬆開狀態結束，電磁鐵斷電，空氣停止吹掃。

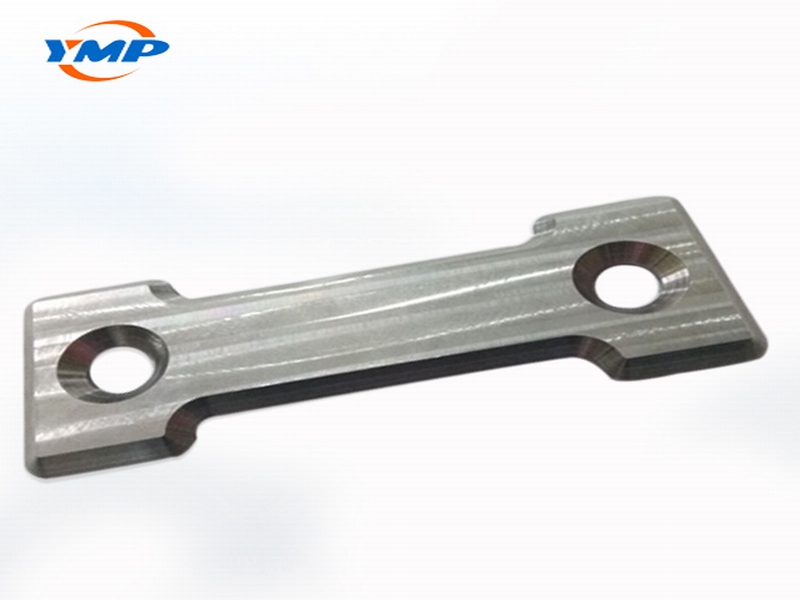

數控非標上模

3.主軸拉刀控製

主軸配有自動刀具張緊機構，該機構由碟形彈簧張緊，並以液壓方式釋放刀具。工具的擰緊和鬆開由一個兩位四通電磁閥控製。拉刀機構分為刀、無刀和鬆刀，由三個非接觸式感應開關監控。工具的擰緊和鬆開可通過命令或操作麵板上的按鈕進行控製。工具的釋放和張力狀態應顯示在麵板上。主軸的旋轉與刀具的擰緊和鬆開是互鎖的。

事實上，與其他非自動換刀加工機床相比，自動換刀可以節省更多的人力，縮短零件的加工時間。因此，越來越多的數控零件加工廠家在加工中使用自動換刀機！
